Aallotettu sivuseinämäinen hihnakuljetin

EPIC on erikoistunut aallotettuihin sivuseinähihnakuljettimiin, tehokkaisiin pystysuuntaisiin kuljetusjärjestelmiin kaivos-, sementti-, hiekka-, hiili- ja irtotavarateollisuudelle. Aallotetuilla sivuseinillä ja kalvohihnoilla suunniteltu kuljetin tukee jopa 90° kuljetuskulmia, mikä vähentää huomattavasti maankäyttöä ja rakennuskustannuksia. Vakaan toiminnan, suuren suorituskyvyn, alhaisen energiankulutuksen ja luotettavan suorituskyvyn ansiosta tämä laite on ihanteellinen pitkän matkan, suuren kulman ja pystysuoraan materiaalin kuljetukseen.

Lähetä kysely

Tuotteen Kuvaus

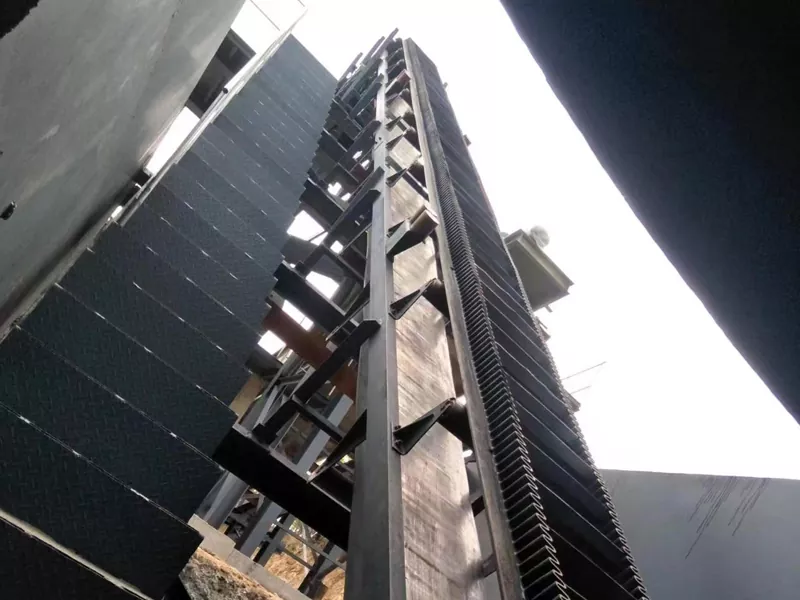

EPIC toimittaa aallotettuja sivuseinähihnakuljetinjärjestelmiä kaivos-, metallurgiaan, sementti-, kivihiili-, kemian- ja kiviainesteollisuuteen maailmanlaajuisesti. Suunniteltu suuriin kalteviin ja pystysuoraan kuljetussovelluksiin, tämä kuljetinjärjestelmä yhdistää korkean kuljetustehokkuuden, kompaktin rakenteen ja alhaiset käyttökustannukset, mikä tekee siitä ihanteellisen ratkaisun nykyaikaisiin irtotavaran kuljetusprojekteihin.

Järjestelmä käyttää erittäin lujia aallotettuja sivuseinämäisiä kuljetinhihnoja ja poikittaisia kalvoja, mikä mahdollistaa materiaalien turvallisen kuljetuksen jyrkissä kulmissa jopa 90°. Perinteisiin hihnakuljettimiin verrattuna se vähentää merkittävästi lattiapinta-alan tarvetta ja maa- ja vesirakennusinvestointeja sekä parantaa yleistä kuljetustehokkuutta.

Tuoteparametri

nauhan leveys B(mm)		300		400		500		650		800
Reunan korkeus (mm)		40	60	60	80	80	120	120	160	120	160	200	240
Osittainen kuljetus kulman siirto kapasiteettia Q³/h	30°	15	14	20	34	46	71	104	120	128	157	195	235
	45°	11	10	14	26	35	57	83	97	102	127	157	195
	60°	8	7	10	18	25	40	58	69	72	90	112	142
	90°	4	4	5	10	13	21	31	37	38	48	60	76
Kokonaismitta	H²/h (mm) Pääpyörän keskikorkeus	350-100				1100-2000		1300-2000		1300-2000
	H/h(mm) Takapyörän keskikorkeus	t 335		330-490		600		600		600-800
	H/h(mm) Keskiosan pintakorkeus	450		500-700		760-800		800-850		800-1115
	B²/h (mm) Keskiosan perusleveys	480		580		870		1020		1220

nauhan leveys B(mm)		1000				1200				1400
Reunan korkeus (mm)		120	160	200	240	160	200	240	300	160	2 200	240	300	400
Osittainen kuljetus kulman siirto kapasiteettia Q³/h	30°	172	216	267	327	275	331	419	466	319	395	500	564	794
	45°	137	175	216	271	222	267	347	384	258	318	414	465	680
	60°	96	124	153	197	158	190	253	178	184	226	302	337	524
	90°	51	66	83	106	85	102	136	149	98	121	162	180	281
Kokonaismitta	H²/h (mm) Pääpyörän keskikorkeus	1400-2000 1600-2000
	H/h(mm) Takapyörän keskikorkeus	600-800				800-1000				800-1200
	H/h(mm) Keskiosan pintakorkeus	800-1200				1050-1500				1050-1700
	B²/h (mm) Keskiosan perusleveys	1440				1690				1890

Miksi valita EPIC-hihnakuljetin?

Suuri kaltevuus Kuljetus jopa 90°

Perinteiset kuljettimet rajoittuvat yleensä pieniin kuljetuskulmiin. EPIC:n edistyksellinen aallotettu sivuseinärakenne mahdollistaa pystysuoran noston ja suuren kulman kuljetuksen, mikä parantaa huomattavasti tilankäyttöä.

Säästä asennustilaa

Kompakti rakenne minimoi maankäytön ja vähentää tehtaiden sijoittelun rajoituksia, mikä tekee siitä ihanteellisen kaivoksissa, satamissa, maanalaisissa projekteissa ja teollisuuslaitoksissa.

Pienemmät rakennuskustannukset

Koska kuljetusreitti voi olla jyrkempi, asiakkaat voivat vähentää tukiteräsrakenteiden, siirtoasemien ja maa- ja vesirakentamisen kustannuksia.

Vakaa toiminta ja alhainen melu

Corrugated Sidewall Belt Conveyorin laitteet toimivat sujuvasti alhaisella tärinällä ja alhaisella käyttömelulla, mikä varmistaa luotettavan pitkän aikavälin tuotannon.

Pääominaisuudet

Raskas kuljetinhihnasuunnittelu

Kuljetinhihnassa on käytetty vahvistettuja kumimateriaaleja, joilla on vahva vetolujuus ja erinomainen kulutuskestävyys, jotka sopivat ankariin kaivos- ja teollisuusympäristöihin.

Aallotettu sivuseinärakenne

Sivuseinät estävät materiaalin vuotamisen jyrkän kulman kuljetuksen aikana.

Ristikiinnittimet / kalvot

Kalvot pitävät materiaalit tukevasti hihnan pinnalla ja parantavat kuljetuksen vakautta.

Tekniset edut perinteisiin kuljetinjärjestelmiin verrattuna

Tuote	Perinteinen hihnakuljetin	Aallotettu sivuseinämäinen hihnakuljetin
Kuljetuskulma	Yleensä ≤20°	Jopa 90°
Lattiatila	Suuri	Pieni
Materiaalin roiskuminen	Helppo jyrkissä kulmissa	Erinomainen läikkymisenesto
Maanrakennuskustannukset	Korkeampi	Alentaa
Kuljetustehokkuus	Keskikokoinen	Korkea
Asennuksen joustavuus	Rajoitettu	Vahva
Pystysuuntainen kuljetus	Vaikea	Erinomainen

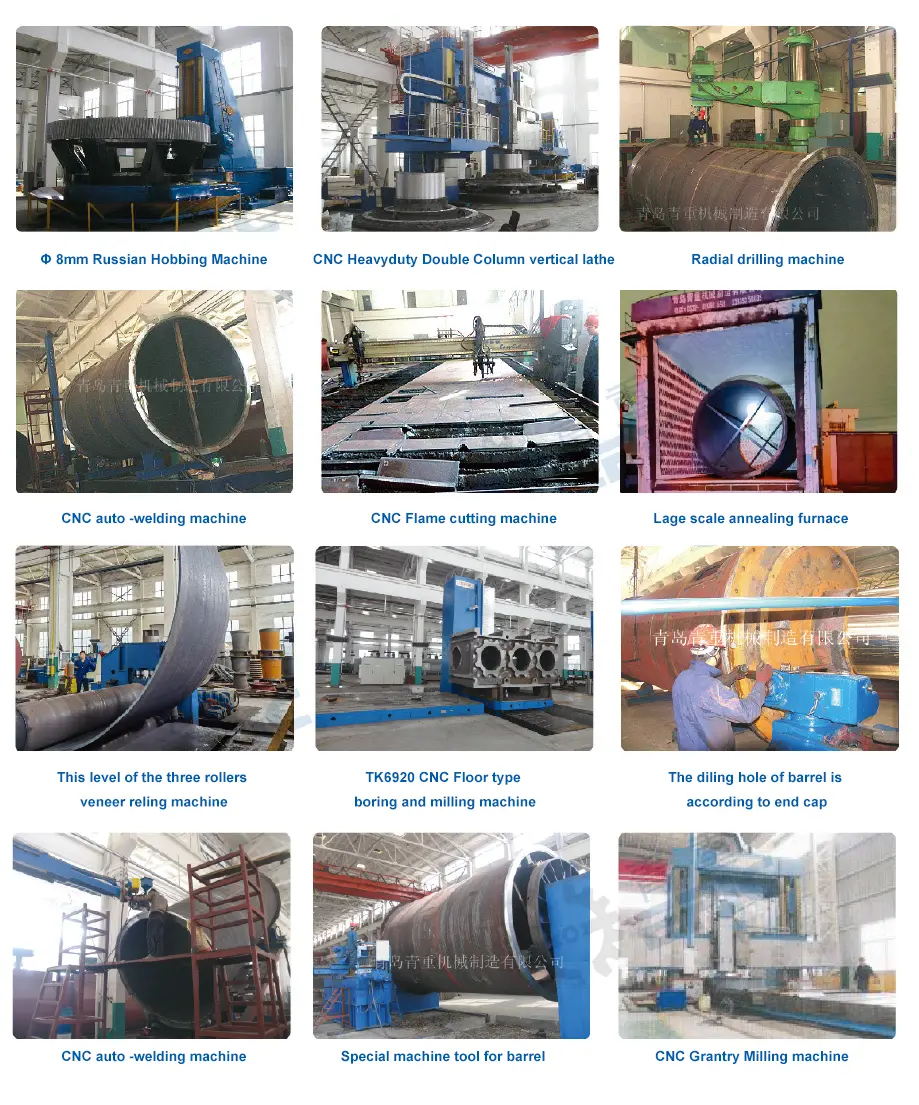

Kehittyneet käsittelylaitteet

Tehdas on varustettu yli 100 sarjalla suuria ja keskisuuria käsittelykoneita, mukaan lukien:

· 8-metrinen CNC-raskaita hammaspyöriä

· Iso lattiaporaus- ja jyrsinkone

· Pystysuora CNC-sorvi

· Raskaaseen käyttöön tarkoitettu lattiasorvi

· CNC-levyn taivutuskone

· CNC-teräslevyn leikkauskone

· Automaattiset hitsausjärjestelmät

· Isot hehkutusuunit

Laatusertifikaatit ja innovaatiot

EPIC noudattaa tiukkoja kansainvälisiä valmistusstandardeja ja on saanut:

· ISO9001:2015 laatujärjestelmän sertifiointi

· Useita hyödyllisyysmallipatentteja

· Keksintöpatentit

· High-tech-yritystunnustus

Jatkuva innovointi ja aallotetun sivuseinähihnakuljettimen laadun parantaminen ovat edelleen yrityksen globaalin kehityksen keskeisiä liikkeelle panevia voimia.

Räätälöidyt kuljetinratkaisut eri toimialoille

Jokaisella tuotantolinjalla on ainutlaatuiset materiaaliominaisuudet ja asetteluvaatimukset. EPIC tarjoaa räätälöityjä suunnittelupalveluita, jotka perustuvat:

· Materiaalityyppi

· Siirtoetäisyys

· Kuljetuskulma

· Kapasiteettivaatimukset

· Asennusympäristö

· Virran määritys

EPIC:n täydellinen palvelutuki

Myyntiä edeltävä konsultointi

· Materiaalianalyysi

· Käsittelysuositus

· Laitevalinta

· Tekninen ehdotus

Asennus ja käyttöönotto

· Opastus paikan päällä

· Laitteen virheenkorjaus

· Operaattorikoulutus

Huoltopalvelu

· Varaosien tuki

· Tekninen tuki

· Huolto-ohjeet

· Pitkäaikainen käyttötuki

Valitse EPIC irtomateriaalin kuljetusprojektiisi

Rakennatpa sitten kaivostehdasta, kiviainesten tuotantolinjaa, sementtitehdasta tai teollista kuljetusjärjestelmää, EPIC-aallotettu sivuseinähihnakuljetin tarjoaa tehokkaan, luotettavan ja kustannustehokkaan ratkaisun jyrkän kulman ja pystysuoraan irtotavarakuljetukseen.

Edistyksellisen valmistuskyvyn, ammattimaisen suunnittelutuen ja rikkaan EPC-projektikokemuksen ansiosta EPIC auttaa edelleen maailmanlaajuisia asiakkaita parantamaan tuotannon tehokkuutta ja alentamaan käyttökustannuksia innovatiivisen kuljetustekniikan avulla.
