Energiaa säästävä arinakuulamylly

Energiaa säästävä arinakuulamylly toimittaa ammattimainen valmistaja --EEPPINEN, joka tarjoaa luotettavan ja tehokkaan ratkaisun karkeiden malmien jauhamiseen. Viennin huipputuotteena tämä kuulamylly yhdistää edistyneen teknologian, energiatehokkuuden ja vankan rakenteen vastaamaan nykyaikaisia ​​mineraalienkäsittelyvaatimuksia.

Tuoteparametri

Miksi valita ritiläkuulamyllymme?

Sovellukset

· Karkean malmin jauhatus kullan, kuparin, raudan ja muiden ei-rautametallien ja rautametallien louhintatoiminnoissa.

· Sopii suuriin mineraalien käsittelylaitoksiin, jotka vaativat suurta suorituskykyä ja tasaista hiukkaskokoa.

· Käytetään sekä märkä- että kuivahiontaprosesseissa joustavuuden ja tehokkuuden parantamiseksi.

Kuinka arinakuulamylly toimii

EEPPINEN Grate Ball Mill pyörii hitaasti lähetyslaitteen läpi. Materiaali syötetään sylinterin syöttöpäästä. Sisällä teräspallot iskevät materiaaliin ja auttavat itsehiontaa. Jatkuva syöttö ajaa materiaalia poistopäätä kohti. Ristikkolevy pakottaa malmin ulos samalla, kun se estää teräskuulien purkamisen, mikä varmistaa minimaalisen ylihiontauksen. Vierintälaakerit molemmissa päissä korvaavat liukulaakerit, mikä vähentää merkittävästi energiankulutusta.

Tärkeimmät ominaisuudet käytössä:

1. Uritettu rengasmainen vuoraus maksimoi pallon ja malmin kosketuspinnan ja parantaa hiontatehokkuutta.

2. Suuret kaksiriviset pallomaiset rullalaakerit vähentävät käynnistysvastusta ja kitkaa.

3. Öljysumuvoitelu varmistaa vaihteiden jatkuvan ja luotettavan toiminnan.

4. Suunniteltu suurelle tuotantokapasiteetille, jopa 160 t/h.

5. Joustava asennus: pienissä yksiköissä (halkaisija < 2,1 m) on kiinteä runko kätevää siviilirakentamista varten.

Energiaa säästävät edut

· Optimoitu hiontavaikutus:

Aallotetut vuoraukset nostavat materiaalia tehostaen hiontaa ja vähentäen samalla energiaa.

· Pienemmät käyttökustannukset:

Energy Saving Grate Ball Millin vierintälaakerit vähentävät kitkaa ja säästävät 20–30 % energiaa.

· Parempi tuottavuus:

Suuret tyhjennysaukot ja hallittu ylihionta parantavat tehoa.

· Huoltoystävällinen:

Öljysumuvoitelu ja modulaariset komponentit yksinkertaistavat ylläpitoa.

Vertailu markkinavaihtoehtoihin

· EPIC:n energiaa säästävä rakenne ylittää perinteiset ylivuotokuulamyllyt minimoimalla ylijauhatuksen.

· Maailmanlaajuinen vienti osoittaa tuotteen mukautumiskyvyn ja suorituskyvyn eri mineraalityypeillä.

· Räätälöidyt vaihtoehdot projektikohtaisiin tarpeisiin mahdollistavat hiukkaskoon ja jauhatustehokkuuden tarkan hallinnan.

Project Case

Kaakkois-Aasiassa sijaitseva mineraalienkäsittelylaitos tarvitsi luotettavan jauhatusratkaisun karkealle kultamalmille. Heidän nykyinen ylivuotomylly ylihioi materiaalia, mikä aiheutti suurta energiankulutusta ja epäyhtenäistä hiukkaskokoa. He valitsivat EPICin arinakuulamyllyn sen tilalle.

Vahvistus paikan päällä

Ennen toimitusta asiakkaan tekninen tiimi vieraili EPIC:n Qingdaon tehtaalla tarkastaakseen tehtaan. He keskittyivät kolmeen asiaan: arinalevyn poistojärjestelmään (varmistaakseen, että se estää teräskuulien karkaamisen ja päästää karkean malmin läpi), uritettuun rengasmaiseen vuoraukseen (kuulamalmin kosketuspinnan tarkistamiseksi) ja öljysumuvoitelujärjestelmään ympäryspyörän ja päälaakerien päällä. Tiimi tarkasteli myös sylinterin hitsauksen laatua ja suurten kaksirivisten pallomaisten rullalaakereiden kokoonpanotoleranssia.

Tulos

Hyväksymisen jälkeen tehdas lähetettiin ja otettiin käyttöön paikan päällä. Asiakas raportoi vakaasta toiminnasta, tasaisesta purkaushiukkaskoosta ja mitattavissa olevasta energiankulutuksen alenemisesta edelliseen ylivuototehtaan verrattuna. Projekti vahvisti, että karkean malmin hionnassa arinapurkaussuunnittelu minimoi ylijauhatuksen ja parantaa piirin kokonaistehokkuutta.

Miksi valita EEPPINEN

1. Erikoistunut karkeisiin hiomalaitteisiin

EEPPINENon valmistanut jauhinmyllyjä vuodesta 1988, ja sen tuotevalikoimaan kuuluvat arinakuulamyllyt, ylivuotokuulamyllyt, autogeeniset myllyt, sauvamyllyt ja sekoitusmyllyt. Karkeiden jauhatuspiireissä insinööritiimimme ymmärtää, kuinka purkausmenetelmä, vuorauksen profiili ja laakerityyppi vaikuttavat hiukkaskokojen jakautumiseen ja energiankulutukseen – ja konfiguroimme jokaisen myllyn vastaavasti.

2. Sisäänrakennettu vierintälaakeritekniikka

Energiaa säästävässä arinakuulamyllyssämme käytetään suuria kaksirivisiä pallomaisia ​​rullalaakereita liukulaakereiden sijaan. Tämä malli ei ole lisäosa; se on suunniteltu alusta alkaen myllyrakenteeseen, joka kattaa laakerin istukan koneistuksen, akselin kohdistuksen ja voitelureitit. Tuloksena on 20–30 % pienempi energiankulutus ja helpompi käynnistys.

3. Uritettu rengasmainen vuoraus – EPICin suunnittelema, valettu ja asentama

Uritettu rengasvuoraus valmistetaan EPIC:n omien piirustusten mukaan ja asennetaan konepajallamme. Hallitsemme uraprofiilia, materiaalin kovuutta ja sovitustoleranssia, joten vuoraus tarjoaa tasaisen kuula-malmikontaktin ja ennustettavan kulumisajan. Varaosat ovat saatavilla myös huoltopalvelua varten.

4. Täyden mittakaavan tuotantokapasiteetti

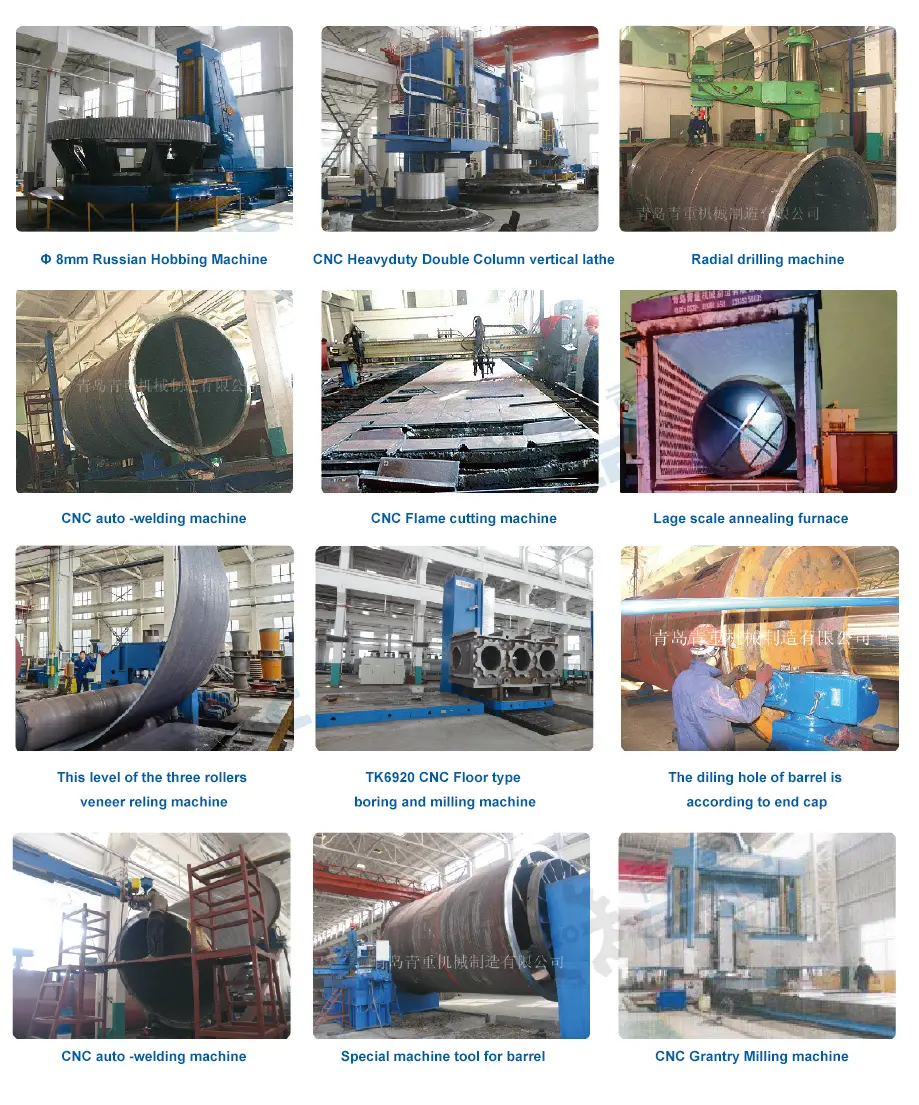

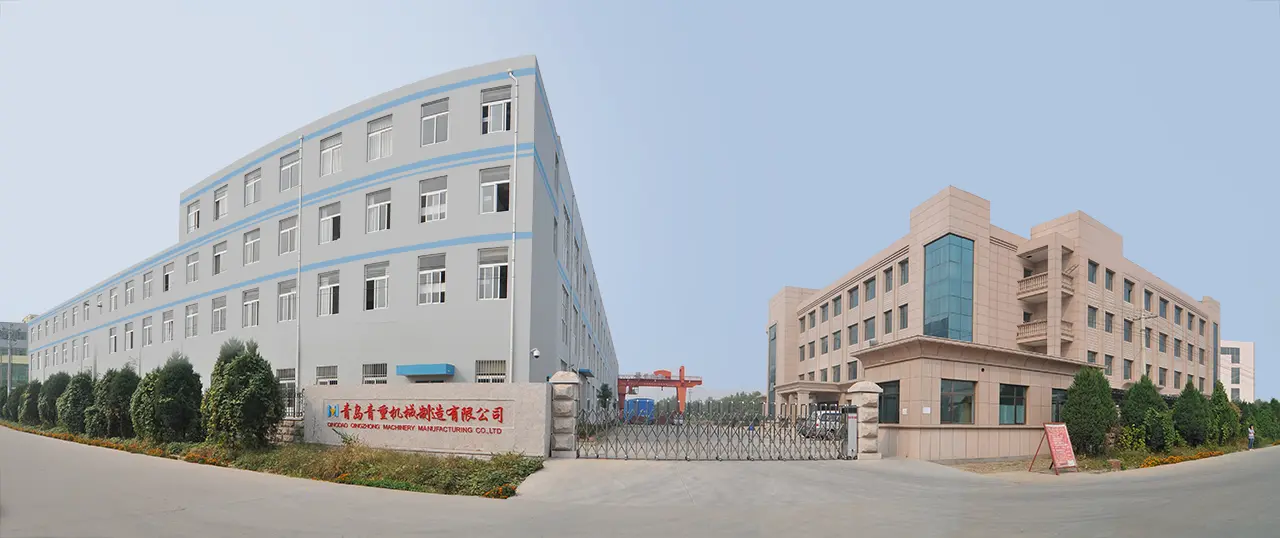

EEPPINEN:n Qingdaon tuotantopohja kattaa valun, koneistuksen, hitsauksen, kokoonpanon ja testauksen. Arinakuulamyllyt, joiden sylinterin halkaisija on 5,5 m ja päämoottoriteho 5 200 kW, valmistetaan itse, ja tuotantokapasiteettitiedot ovat tarkistettavissa tehtaalla.

5. Ulkomaiset projektikokemukset

EEPPINEN:n jauhatusmyllyt viedään Kaakkois-Aasiaan, Etelä-Amerikkaan, Afrikkaan, Lähi-itään ja Keski-Aasiaan. Kansainväliset liiketoiminta- ja tekniset tiimimme tukevat ulkomaisia ​​projekteja mallin valinnasta, räätälöinnistä ja tehdastarkastuksesta asennusohjaukseen ja pitkäaikaiseen huoltoon.

6. Tehdastarkastus Tervetuloa

Ulkomaiset asiakkaat ovat tervetulleita vierailemaan EPIC:n Qingdaon tehtaalla tarkastaakseen arinalevyn poistojärjestelmän, uritetun rengasmaisen vuorauksen, öljysumuvoitelujärjestelmän, sylinterin hitsauksen ja laakerikokoonpanon ennen toimitusta. Tekniset keskustelut kattavat malmin tyypin, syöttökoon, tavoitehiukkaskoon, suorituskyvyn, asennusohjeet ja pitkäaikaisen huollon.

7. Räätälöinti karkeahiomapiireille

Jokaisella karkeahiontaprojektilla on erilaiset malmin ominaisuudet, syöttökoko ja tavoitehiukkaskoko. EPIC tarjoaa räätälöityjä kokoonpanoja, jotka kattavat sylinterin koon, vuorauksen profiilin, laakerityypin, käyttökokoonpanon, ohjausjärjestelmän ja purkausportin suunnittelun projektisi parametrien perusteella.

8. Varaosat ja myynnin jälkeinen tuki

EEPPINEN toimittaa vuorauksia, arinalevyjä, laakereita, hammaspyöriä ja muita kuluvia osia tehtaan koko käyttöiän ajan. Mukautetut mallit arkistoidaan uudelleentilauksia varten. Pitkäaikaiset asiakkaat saavat ensisijaista varaosapalvelua ja teknistä tukea.

FAQ

K1: Mitä eroa on arinakuulamyllyllä ja ylivuotokuulamyllyllä?

Arinakuulamylly purkaa materiaalia poistopäässä olevan arinalevyn kautta, joka pitää teräspallot takaisin ja päästää karkean malmin kulkemaan. Ylivuotokuulamylly poistaa lietteen onton akselin läpi lietteen tasoon luottaen. Arinamyllyt sopivat paremmin karkeaan jauhamiseen ja vähentävät ylijauhatusta; ylivuotomyllyt ovat parempia hienojauhamiseen.

Q2: Mihin arinakuulamyllyä käytetään?

Sitä käytetään karkean malmin jauhamiseen mineraalien käsittelylaitoksissa, erityisesti kullan, kuparin, raudan ja muiden rauta- ja ei-rautapitoisten malmien käsittelyyn. Se soveltuu suurille laitoksille, jotka tarvitsevat suurta tehoa (jopa 160 t/h) ja tasaista hiukkaskokoa, ja se toimii sekä märkä- että kuivajauhatuspiireissä.

Q3: Kuinka arinalevy estää teräspallojen purkamisen?

Arinalevyssä on teräskuulia pienempiä uria, mutta riittävän suuria malmihiukkasten kulkeutumiseen. Myllyn pyöriessä jatkuva syöttö työntää malmia urien läpi, kun taas teräspallot jäävät sylinterin sisään myöhempää jauhatusta varten. Tämä muotoilu minimoi ylijauhatuksen ja pitää jauhatusaineen myllyssä.

Q4: Mikä on EPICin arinakuulamyllyn kapasiteetti?

Vakiomalli tukee jopa 160 t/h. EPIC tarjoaa myös suurempia malleja suuritehoisiin mineraalien käsittelylaitoksiin. Jos tarvitset projektikohtaista kapasiteettia, lähetä meille malmityyppisi, syöttökokosi, tavoitehiukkaskokosi ja tarvittava teho, niin insinöörimme suosittelevat oikeaa mallia.

Q5: Kuinka paljon energiaa vierintälaakeri voi säästää?

Korvaamalla perinteiset liukulaakerit suurilla kaksirivisillä pallomaisilla rullalaakereilla tehdas vähentää käynnistysvastusta ja kitkaa, mikä vähentää energiankulutusta 20–30 %. Se myös alentaa käynnistysmomenttia, mikä tarkoittaa tasaisempia käynnistyksiä ja vähemmän rasitusta moottoriin ja voimansiirtojärjestelmään.

K6: Mikä on uritettu rengasmainen vuoraus ja miksi sillä on merkitystä?

Uritettu rengasmainen vuoraus on aallotettu vuorauslevy, joka on asennettu sylinterin sisään. Sen urat lisäävät jauhatusaineen ja malmin välistä kosketuspintaa ja parantavat materiaalin nostoa myllyn sisällä. Tämä johtaa korkeampaan jauhatustehokkuuteen, parempaan hiukkaskoon hallintaan ja pienempään energiankulutukseen malmitonnia kohden.

Q7: Mitä eroa on EPIC:n arinakuulamyllyllä ja tavallisella kuulamyllyllä?

EEPPINEN:n arinakuulamyllyssä käytetään liukulaakereiden sijasta vierintälaakereita, litteän vuorauksen sijaan uritettua rengasmaista vuorausta ja manuaalisen voitelun sijaan öljysumuvoitelujärjestelmää. Nämä kolme muutosta tuovat 20–30 % energiansäästöä, suuremman suorituskyvyn ja pienemmän huollon verrattuna tavallisiin kuulamyllyihin.

Q8: Voiko tehdas räätälöidä tiettyä malmityyppiä tai projektia varten?

Kyllä. EPIC tarjoaa räätälöityjä ratkaisuja malmityypin, syöttökoon, tavoitehiukkaskoon, suorituskyvyn, paikan korkeuden, virtalähteen ja asennusolosuhteiden perusteella. Mukautettuja vaihtoehtoja ovat sylinterin koko, vuorauksen profiili, laakerityyppi, taajuusmuuttajan kokoonpano ja ohjausjärjestelmä sekä asennusopas paikan päällä ja pitkäaikainen huoltotuki.

Q9: Mikä on arinan kuulamyllyn asennusvaatimus?

Yksiköissä, joiden sylinterin halkaisija on alle 2,1 m, EPIC käyttää kiinteää runkorakennetta, joka yksinkertaistaa siviilirakentamista ja lyhentää asennusaikaa. Suuremmissa yksiköissä käytetään erillistä alustaa. EPIC tarjoaa asennuspiirustuksia, paikan päällä opastusta ja käyttöönottotukea ulkomaisille projekteille.

Q10: Mikä on toimitusaika ja miten saan tarjouksen?

Normaali toimitusaika on tyypillisesti 30–60 päivää mallista ja tilausmäärästä riippuen. Pyydä tarjous lähettämällä meille malmityyppi, syöttökoko, tavoitehiukkaskoko, tarvittava kapasiteetti (t/h), työmaaolosuhteet ja virtalähde. Suunnittelutiimimme suosittelee oikeaa mallia ja antaa täydellisen tarjouksen.

Q11: Voivatko ulkomaiset asiakkaat tarkastaa tehtaan ennen lähettämistä?

Kyllä. EPIC toivottaa ulkomaiset asiakkaat tervetulleeksi vierailemaan Qingdaon tuotantokeskuksessaan tehdastarkastusta ja laitteiden hyväksymistä varten ennen lähettämistä. Asiakkaat voivat tarkastella arinalevyjen poistojärjestelmää, uritettua rengasmaista vuorausta, öljysumuvoitelujärjestelmää, sylinterin hitsausta ja laakerikokoonpanoa. Tekniset keskustelut kattavat malmin tyypin, syöttökoon, tavoitehiukkaskoon, suorituskyvyn, asennusohjeet ja pitkäaikaisen huollon.

Q12: Miksi valita EPIC:n arinakuulamylly muiden toimittajien sijaan?

EEPPINEN:llä on vuosikymmeniä erikoistunut jauhinmyllysuunnittelu, se käyttää kestäviä materiaaleja ja tiukkaa laadunvalvontaa sekä tarjoaa konsultointia, asennusopastusta ja huoltopalvelua. Energy Saving Grate Ball Mill yhdistää vierintälaakeriteknologian, uritetun rengasmaisen vuorauksen ja öljysumuvoitelun 20–30 % energiansäästöön, jopa 160 t/h kapasiteetin ja luotettavan pitkän aikavälin suorituskyvyn saavuttamiseksi karkean malmin jauhamisessa.

Yhteenveto eduista

· Tehokas hionta pienemmällä energiankulutuksella.

· Tukeva, kestävä rakenne pitkäaikaiseen käyttöön.

· Helppo huolto ja luotettava voitelujärjestelmä.

· Joustavat kokovaihtoehdot käyttövaatimusten mukaan.

· Ihanteellinen valinta maailmanlaajuisille ostajille, jotka etsivät kustannustehokkaita ja laadukkaita mineraalienkäsittelylaitteita.

EEPPINEN Grate Ball Mill edustaa edistyneen hiontateknologian, ylivertaisen suunnittelun ja maailmanlaajuisen vientiosaamisen huippua. Päivitetäänpä olemassa olevia tehtaita tai rakennetaan uusia mineraalinkäsittelylinjoja, tämä kuulamylly takaa maksimaalisen tehon, energiatehokkuuden ja pitkän aikavälin toimintavarmuuden.Tervetuloa ottamaan yhteyttä!
